Добавить в избранное БУРОВОЕ, ОБОГАТИТЕЛЬНОЕ И ГОРНО-ШАХТНОЕ ОБОРУДОВАНИЕ

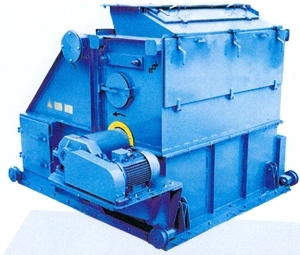

Сепаратор барабанный для обогащения дробленых магнетитовых руд


Назначение

Удаление бедных хвостов из мелкодробленной магнетитовой руды.

Место установки

Обогатительные фабрики железорудной промышленности

Особенность сепараторов

Магнитные системы из высокоэнергичных магнитов; высокие скорости вращения барабанов; возможность выполнения ремонтных работ, включая замену барабанов, без демонтажа сепараторов.

Эффективность

Повышенная магнитная индукция от 1800 Гс до 2200 Гс и высокая частота вращения барабанов до 70 об/мин обеспечивают воздействие на слой руды больших противодействующих магнитных и центробежных сил. Это приводит к эффективному разделению руды на магнитную и немагнитную фракции, позволяет выделять бедные хвосты, повышает удельную нагрузку до 140 т/ч не метр длины барабана без снижения эффективности обогащения, особенно мелких фракций руды.

Предлагаются высокоэффективные магнитные сепараторы нового поколения для сухого обогащения дробленых магнетитовых руд.

     Применяемые на горно-обогатительных предприятиях России, Украины и Казахстана магнитные барабанные сепараторы, как правило, работают с низкой эффективностью выделения бедных по магнетитовому железу хвостов. Причиной является несоответствие магнитных и центробежных сил барабанов удельным нагрузкам на барабаны по руде. Наиболее распространенный в СНГ сепаратор 2 ПБС-90/250, который более 20 лет назад был разработан специалистами, работающими в настоящее время в  НТЦ МАГНИС, перестал соответствовать современному техническому уровню. К тому же отсутствуют сепараторы для обогащения магнетитовых руд крупностью до 80 мм.

     Созданию сепараторов нового поколения предшествовало изготовление специальной стендовой установки, на которой отработаны оптимальные соотношения величин магнитных и центробежных сил применительно к различным удельным нагрузкам по руде, а так же различной крупности руды. Проведена оптимизация конструкции магнитной системы, исследовано влияние изменения индукции на поверхности барабана в диапазоне от 1800 до 2500 Гс. Подтверждено, что сепараторы должны производиться индивидуально с учетом свойств и состава руды, для обогащения которой заказываются сепараторы.

    Эти принципы реализованы в новых барабанных сепараторах, установленных на Михайловском ГОКе (Россия) и ССГПО (Казахстан).

     Для широкого внедрения на различных обогатительных предприятиях предлагаются сепараторы типа SDM единого типоразмерного ряда. В сепараторах решены проблема обеспечения барабанов футеровками с большим сроком службы и проблема предотвращения налипания на барабан влагоемкой рудной мелочи.

     Сепараторы позволяют обеспечить обогащение среднедробленных руд.

Технические характеристики



Параметры, размеры Типоразмер
  SDM-0,9/1,5   SDM-0,9/2,5   SDM-0,9/3
Максимальная эффективная  производительность, т/ч

 200  300 400
Диаметр барабана, мм

 900  900  900
Длина барабана, мм  1500  2500  3000
Максимальная индукция на поверхности барабана, Гс

 2500*  2500*  2500*
Масса, кг

 3700  4700  5300

Устанавливается индивидуально для условий руды потребителя.
